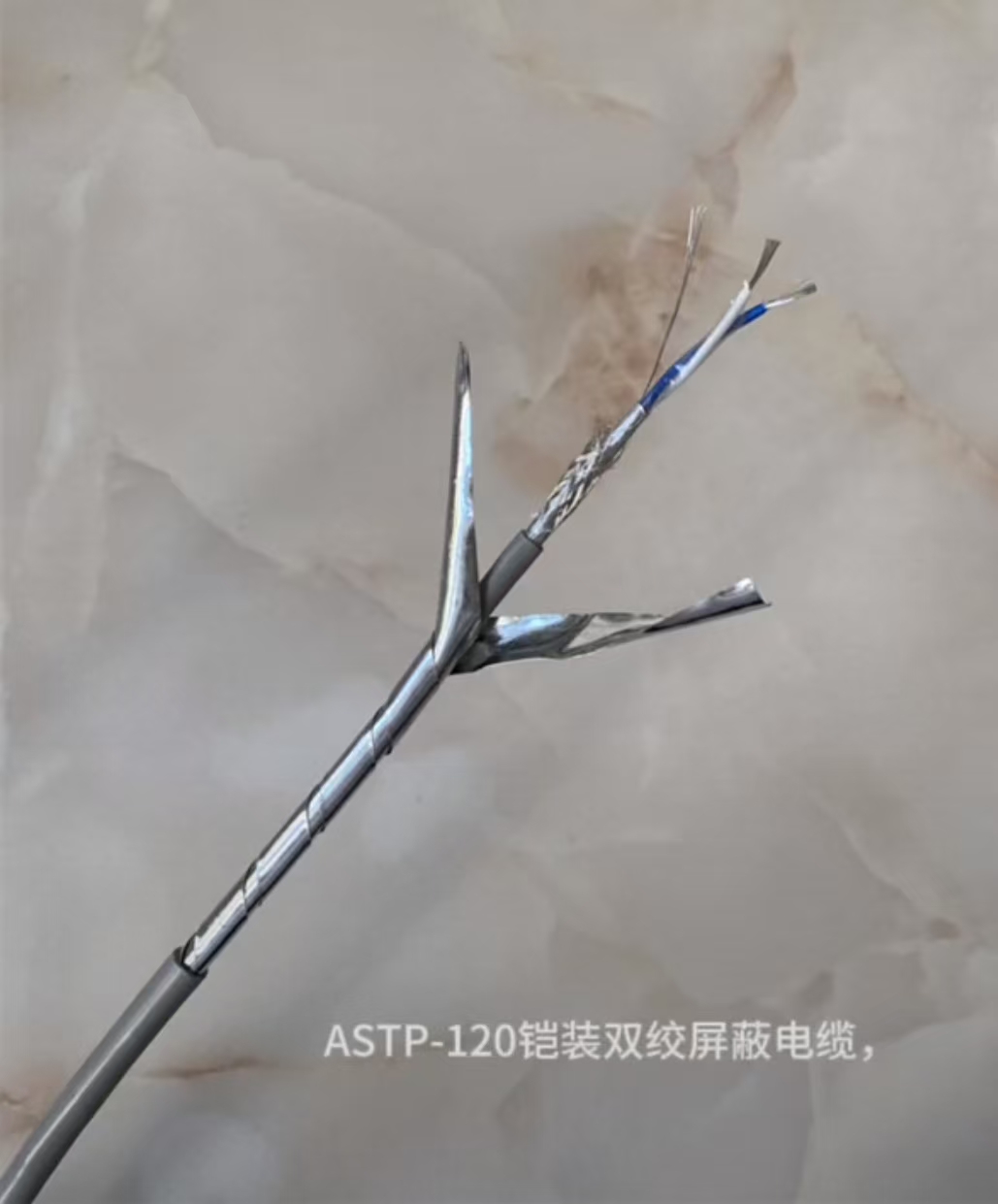

ASTP-120Ω 2×18AWG是一種鎧裝雙絞屏蔽電纜，常用于RS485、CANBUS等總線系統 。以下是其具體介紹：
- 型號含義：“ASTP”表示鋁塑復合屏蔽鎧裝雙絞線；“120Ω”表示特性阻抗為120歐姆；“2×18AWG”表示有2組獨立雙絞線對，每芯導體規格為18AWG，截面積約為0.75mm2。
- 結構特點：導體采用多股絞合鍍錫銅絲，絕緣層為PE材質，屏蔽層由鋁箔覆層和鍍錫銅編織網組成，覆蓋率≥90%，鎧裝層為鍍鋅鋼帶繞包，護套為工業灰色阻燃PVC。
- 主要性能：導體直流電阻≤26.7Ω/km（20℃），特性阻抗120Ω±10%，衰減常數≤0.1dB/m（10MHz），工作溫度為-40℃～85℃，***小靜態彎曲半徑≥12倍外徑，鎧裝型號需≥20倍。
- 應用領域：適用于工業自動化領域中PLC控制柜與變頻器、傳感器的RS485通信及CAN總線網絡互聯，也可用于礦井防爆通信、化工區設備聯網等強干擾環境，以及智能電網數據采集、樓宇自控系統主干線等長距離布線場景。
