- 商品名稱：RDP2-J4高溫恒功率伴熱帶
- 添加時間：2022-05-17 18:05:00
- 電 話：13865813618
郵 箱：229877070@qq.com
RDP2-J4型高溫恒功率電熱帶的工作原理結構、應用與RDP2-J3型相同，可用于廠一區、二區爆炸性氣體混合物T3-T6組成所使用。其主要區別為：耐高溫等級高：介質維持溫度：250℃，絕緣材料為高溫復合材料及PFA氟塑料。 可用于防爆場合Ⅰ、Ⅱ級2區。
應用：工藝溫度維持或防凍，高性能的RDP2-J4高溫恒功率電熱帶與RDP2-J3應用相同，是耐溫等級高，它尤其設和瀝青，重粘油管線伴熱及防凍
可用于防爆場合I，II級2區
電源母線為兩根或三根平行絕緣銅導線，在主絕緣層表面上纏繞電熱絲，并將該電熱絲每隔一定距離（即發熱節長）與母線連接，形成連續并聯電阻，母線通電后，各并聯電阻發熱，因而形成一條連續的加熱帶，使用時能夠任意截斷，但是不允許重疊使用，并配合溫控裝置一塊使用，。

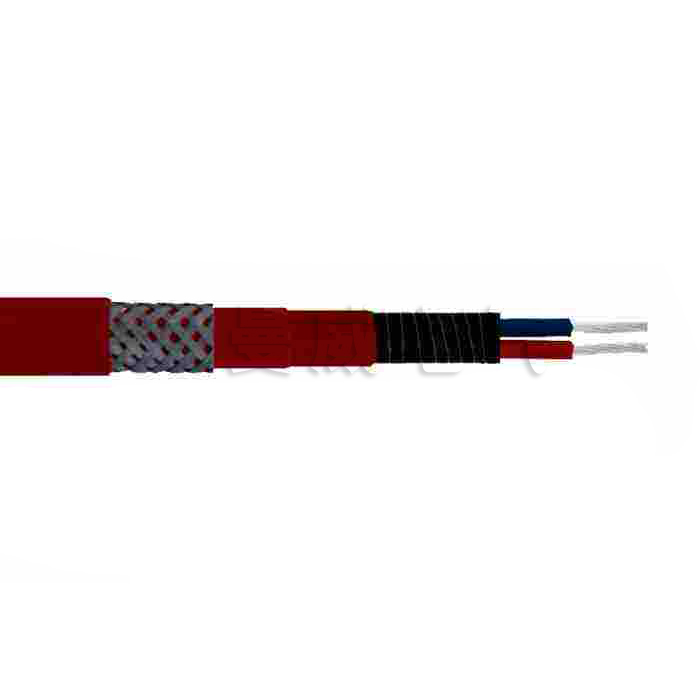

恒功率電熱帶參數主要由母線、絕緣層，內護套、發熱芯、外護套、屏蔽層、加強層等部分組成結構
1、鍍錫銅母線
2、電源絕緣層
3、內護套絕緣層
4、捏鉻合金加熱元件
5、外護套絕緣層
6、編織護套
7、Q在編制層外的氟塑料套可對暴露在化學品貨腐蝕和地下敷設的管道中的伴熱帶、編織層提供額外的保護
| 序號 | 參數 | RDP3-J4 |
| 1 | ***高維持溫度 (℃) | 150 |
| 2 | ***高承受溫度 (℃) | 255 |
| 3 | 額定功率 (W/m) | 35~60 |
| 4 | 額定電壓 (V) | 380 |
| 5 | 常態絕緣電阻 MΩ/km | ≥50 |
| 6 | 介電強度 V/min | 2500 |
| 7 | 母線材質 | 鍍錫軟圓銅絞線 |
| 8 | 母線絕緣層材料 | 編織玻璃纖維 |
| 9 | 主絕緣層材料 | 編織玻璃纖維 |
| 10 | 發熱絲材料 | 鎳鉻合金絲 |
| 11 | 外護套層材料 | PFI |
| 12 | 屏蔽層材料 | 鍍錫銅編織網 |
型號含義：
RDP 2 (Q) – J4 -□
1 2 3 4 5
1、RDP:并聯型電熱絲
2、芯線線2，單相220V工作電壓
3、Q加強型、普通型不注
4、絕緣層代號：家-F46氟塑料
5、額定功率如下表：
| 產品型號 | 額定功率 | ***大使用長度 | 流體***高維持維度 | ***高耐溫度 |
| RDP2(Q)-J4-40 | 40 | 140 | 205 | 260 |
| RDP2(Q)-J4-60 | 60 | 115 | 180 | 260 |
注：流體***高維持溫度，是只管道內介質需要維持的***高工藝溫度，一般不應超過本表規定值。
當單點電源雙向輸出時，使用長度可以增加一倍
